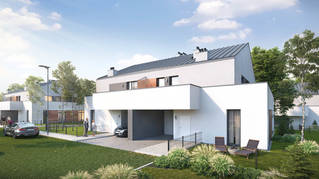

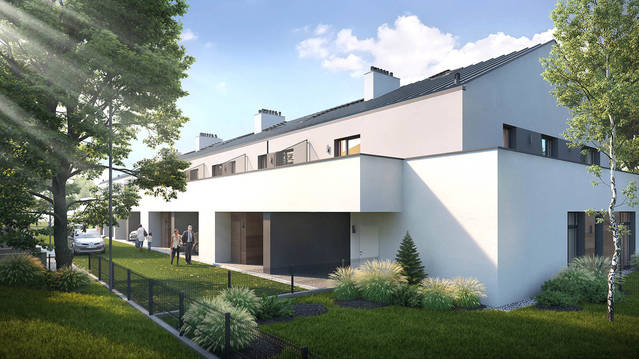

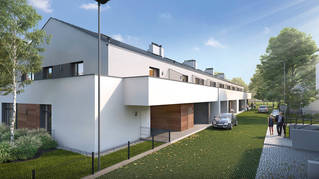

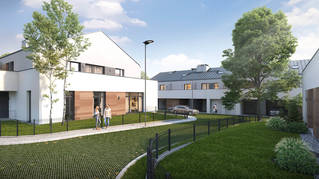

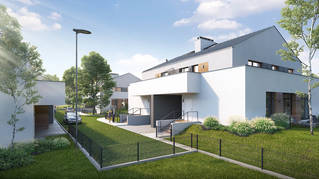

Łagiewnicka 5

Konstrukcja budynku

Fundamenty: - ławy i ściany fundamentowe – żelbetowe - izolacja pionowa i pozioma

Dach

Dach dwuspadowy o konstrukcji drewnianej tradycyjnej i kącie nachylenia połaci 25 stopni. Dźwigary drewniane prefabrykowane stężone tężnikami drewnianymi, poprzecznie stężeniami dachowymi w pasie górnym. Wszystkie połączenia elementów dźwigara za pomocą płytek kolczastych. Konstrukcja oparta na ścianach nośnych za pośrednictwem wieńców oraz na podciągach żelbetowych. Pokrycie z paneli dachowych z blachy na rąbek stojący w kolorze szarym RAL 7040.

Elewacja

styropian, tynk strukturalny wraz z parapetami zewnętrznymi z blachy stalowej powlekanej dobrany kolorystycznie do elewacji, Ogniomury wykończone blacha powlekaną, rury spustowe w kolorze obróbek blacharskich Tynki zewnętrzne cienkowarstwowe w kolorze jasnoszarym RAL 7047 , RAL 9010 oraz RAL 7040 jako warstwa wykończeniowa systemu ścian zewnętrznych. Okładzina elewacyjna mrozoodporna co najmniej trudnozapalna w kolorze imitującym drewno,

Stolarka okienna

PCW systemowa rozwieralno- uchylna, uchylna, rozwieralna lub stała z nawiewnikami ciśnieniowymi (przynajmniej jedno okno w pomieszczeniu z nawiewnikiem), szkło zwykłe, bezbarwne, zespolone. Współczynnik przenikania ciepła okna Uk(max) = 1,1 W/m2K. Profile od wewnątrz w kolorze białym, od zewnątrz w kolorze ciemno szarym (RAL 7040). Parapety zewnętrzne: systemowe (z blachy ocynkowanej powlekanej ) kolor: ciemno szary (RAL 7040)

Drzwi zewnętrzne

Drzwi wejściowe: atestowane, stalowe z okleiną w kolorze białym lub drewna – dobrany kolorystycznie do płytki elewacyjnej. Współczynnik przenikania ciepła co najmniej Uk(max) = 1,5 W/m2K

Posadzka

Warstwy posadzkowe wykonane wg. rysunków przekroju i opisów pomieszczeń na rzutach

Ściany

Ściany nadziemne: - Ściany zewnętrzne warstwowe, murowane z bloczka wapienno-gipsowego typu Silka 18 cm i styropianu grubości 18cm. - Ściany wewnętrzne konstrukcyjne i działowe z z bloczka wapienno-gipsowego typu Silka grub. 18 cm, 12 cm i 10 cm - Ściany wykończone tynkiem gipsowym o gr. Ok 1,5cm

Sufity

Sufity na poddaszach użytkowych przeznaczonych na cele mieszkaniowe oddzielone od palnej konstrukcji dachu przegrodami o wymagalnej odporności ogniowej EI30 W pomieszczeniach z sufitami podwieszonymi – sufit podwieszony o odporności ogniowej EI30 na wysokości 2,70 m

Instalacje

· instalacja elektryczna, ( trójfazowa instalacja do kuchni elektrycznej) · instalacja alarmowa (okablowanie) · instalacja RTV (okablowanie) · instalacja CO – ogrzewanie podłogowe · instalacja CWU · instalacja sanitarna · instalacja gazowa- doprowadzona do kotła · kocioł gazowy dwufunkcyjny.

Wentylacja

W budynkach zaprojektowano wentylację grawitacyjną. Wentylacja grawitacyjna wyprowadzana jest bezpośrednio do komina lub podłączeniem do przewodu poziomym kanałem z blachy.
